کابل سولار نمره ۶ (6mm²) | مشخصات فنی و نتایج تست کابل ۱×۶
کابل سولار نمره ۶ یا کابل با سطح مقطع ۶ میلی‌متر مربع، یکی از سایزهای مورد توجه در انتخاب کابل برای سیستم‌های برق و پروژه‌های خورشیدی است. انتخاب کابل مناسب در این سیستم‌ها اهمیت زیادی دارد؛ زیرا کابل باید انرژی الکتریکی را با توجه به جریان عبوری، طول مسیر، شرایط نصب و الزامات طراحی به محل مصرف منتقل کند.
در بررسی و انتخاب کابل، تنها توجه به سطح مقطع کافی نیست. مقاومت الکتریکی هادی، ضخامت عایق، ضخامت روکش، استحکام مکانیکی و عملکرد کابل در آزمون‌های حرارتی و الکتریکی نیز از عوامل مهم در ارزیابی کیفیت محصول به شمار می‌روند.

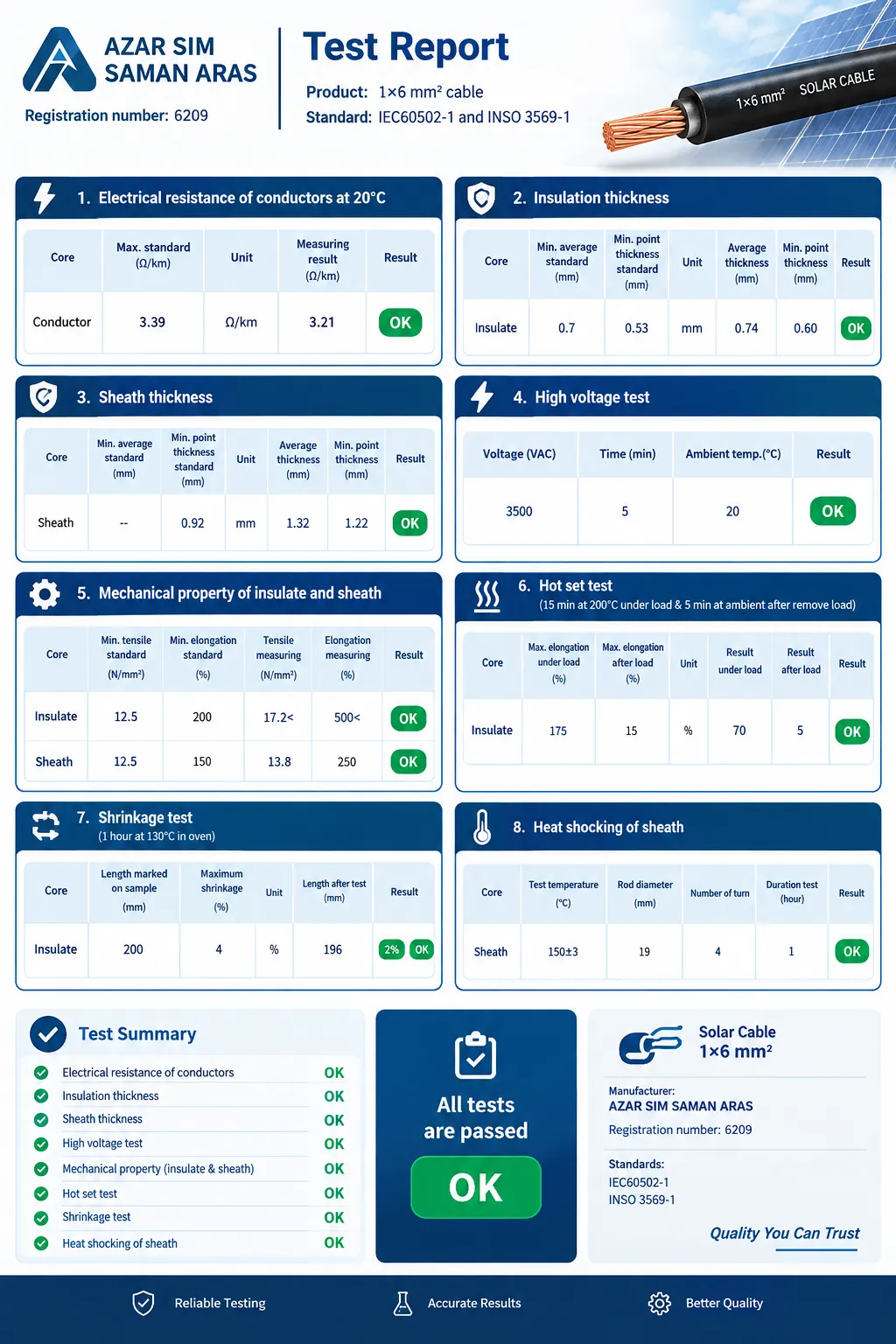

کابل ۱×۶ ارائه‌شده توسط شرکت AZAR SIM SAMAN ARAS با شماره ثبت 6209، دارای گزارش آزمونی است که نتایج چندین آزمایش الکتریکی، مکانیکی و حرارتی را ثبت کرده است. مطابق گزارش ارائه‌شده، تمامی هشت آزمون درج‌شده دارای نتیجه OK هستند.
در این صفحه، مشخصات ثبت‌شده در گزارش آزمایشگاهی، نتایج اندازه‌گیری‌ها و نکات مهم انتخاب کابل سولار نمره ۶ را بررسی می‌کنیم تا امکان ارزیابی فنی محصول بر اساس اطلاعات مستند فراهم شود.
مشخصات فنی کابل ۱×۶
مشخصات زیر اطلاعات ارائه‌شده برای محصول:
| مشخصه | مقدار |
|---|---|
| نوع محصول | کابل ۱×۶ |
| سطح مقطع اسمی | ۶ میلی‌متر مربع |
| سازنده درج‌شده در گزارش | AZAR SIM SAMAN ARAS |
| شماره ثبت | 6209 |
| استانداردهای درج‌شده | IEC 60502-1 و INSO 3569-1 |
| سطح ولتاژ | 1500V DC |
| حداقل میانگین ضخامت عایق طبق گزارش | ۰٫۷ میلی‌متر |
| مقاومت در شرایط سخت | مقاوم در برابر اشعه UV |
| مقاومت دمایی | 40- تا 90+ درجه سانتیگراد |
| انتقال جریان پایدار | هادی مسی قلع اندود رشته ای |
| جنس عایق | کراس لینک شده XLPE |
| جنس روکش | PVC |
| نتیجه آزمون‌های ثبت‌شده | OK |
نکته فنی: مقادیر فوق مطابق گزارش آزمون ارائه‌شده هستند. ولتاژ نامی کاری، جنس هادی، نوع ترکیب عایق و روکش، مقاومت در برابر اشعه فرابنفش و تأییدیه اختصاصی کابل فتوولتائیک در اطلاعات موجود به‌طور کامل مشخص نشده‌اند؛ بنابراین باید پیش از درج به‌عنوان مشخصات قطعی محصول، با دیتاشیت سازنده تطبیق داده شوند.
کابل سولار نمره ۶ چه کاربردی دارد؟
کابل‌های مورد استفاده در سامانه‌های خورشیدی برای انتقال انرژی الکتریکی میان اجزای سیستم به کار می‌روند. با این حال، انتخاب یک کابل مشخص برای اتصال پنل خورشیدی به اینورتر، کنترلر شارژ یا سایر تجهیزات باید بر اساس مشخصات فنی همان کابل انجام شود.
سطح مقطع ۶ میلی‌متر مربع یکی از گزینه‌هایی است که در برخی پروژه‌های خورشیدی بررسی می‌شود؛ اما مناسب بودن آن به جریان طراحی، طول مسیر، افت ولتاژ مجاز، دمای محیط، روش نصب، شرایط تجمع کابل‌ها و الزامات حفاظتی بستگی دارد.
پیش از استفاده از این محصول در یک سیستم فتوولتائیک، باید مشخص شود که ولتاژ نامی DC، محدوده دمای مجاز، مقاومت در برابر UV، نوع عایق و روکش و استاندارد محصول با الزامات پروژه مطابقت دارند. نتایج آزمون‌های ارائه‌شده، اطلاعات مفیدی درباره نمونه آزمایش‌شده فراهم می‌کنند؛ اما به‌تنهایی تمام این شرایط کاربردی را تأیید نمی‌کنند.
بررسی نتایج تست و کنترل کیفیت کابل
یکی از مزیت‌های بررسی محصول بر اساس گزارش آزمایشگاهی، امکان مشاهده مقادیر واقعی اندازه‌گیری‌شده و مقایسه آن‌ها با معیارهای درج‌شده در گزارش است. در ادامه، هر یک از آزمون‌های ثبت‌شده برای کابل ۱×۶ را بررسی می‌کنیم.
۱. آزمون مقاومت الکتریکی هادی
مقاومت الکتریکی هادی یکی از پارامترهای مهم در ارزیابی کابل است. این مقدار با میزان افت ولتاژ و تلفات مقاومتی در مسیر ارتباط دارد. مقاومت کمتر، در شرایط یکسان جریان و طول کابل، به کاهش تلفات مقاومتی کمک می‌کند.
بر اساس گزارش ارائه‌شده، حداکثر مقاومت استاندارد ثبت‌شده در دمای ۲۰ درجه سانتیگراد برابر با ۳٫۳۹ اهم بر کیلومتر است؛ در حالی که مقدار اندازه‌گیری‌شده برای نمونه کابل ۳٫۲۱ اهم بر کیلومتر گزارش شده است. نتیجه این آزمون در گزارش OK درج شده است.
۲. آزمون ضخامت عایق
عایق کابل وظیفه جداسازی الکتریکی هادی از محیط و بخش‌های دیگر کابل را بر عهده دارد. ضخامت عایق از پارامترهای مهم در کنترل ساخت کابل محسوب می‌شود.
در گزارش آزمون این محصول، حداقل میانگین ضخامت عایق ۰٫۷ میلی‌متر و حداقل ضخامت نقطه‌ای ۰٫۵۳ میلی‌متر ذکر شده است. مقادیر اندازه‌گیری‌شده به‌ترتیب برابر با ۰٫۷۴ میلی‌متر و ۰٫۶۰ میلی‌متر هستند. نتیجه ثبت‌شده برای این آزمون OK است.
۳. آزمون ضخامت روکش کابل
روکش بیرونی کابل، بسته به جنس و طراحی آن، می‌تواند نقش محافظتی در برابر تماس، سایش و برخی عوامل محیطی داشته باشد. ضخامت مناسب روکش در ارزیابی ساختار کابل اهمیت دارد.
مطابق گزارش، ضخامت میانگین اندازه‌گیری‌شده روکش ۱٫۳۲ میلی‌متر و حداقل ضخامت نقطه‌ای آن ۱٫۲۲ میلی‌متر است. مقدار حداقل ضخامت نقطه‌ای درج‌شده در گزارش ۰٫۹۲ میلی‌متر بوده و نتیجه آزمون OK اعلام شده است. مقدار استاندارد میانگین در گزارش مشخص نشده است.
۴. آزمون ولتاژ بالا
آزمون ولتاژ بالا برای ارزیابی عملکرد عایقی نمونه کابل تحت شرایط آزمایش تعیین‌شده انجام می‌شود. نتیجه این آزمون به‌تنهایی جایگزین مشخصات ولتاژ نامی کاری یا تأییدیه کاربرد خاص کابل نیست.
طبق گزارش آزمایشگاهی، نمونه کابل در ولتاژ ۳۵۰۰ ولت AC به مدت ۵ دقیقه و در دمای محیط ۲۰ درجه سانتیگراد آزمایش شده و نتیجه OK ثبت شده است.
۵. آزمون خواص مکانیکی عایق و روکش
استحکام کششی و درصد ازدیاد طول، از شاخص‌های ارزیابی رفتار مکانیکی مواد پلیمری عایق و روکش هستند. این آزمون‌ها اطلاعاتی درباره رفتار نمونه تحت کشش و تغییر طول فراهم می‌کنند.
نتایج ثبت‌شده برای عایق عبارت‌اند از:
- حداقل استحکام کششی درج‌شده در گزارش: ۱۲٫۵ نیوتن بر میلی‌متر مربع
- استحکام کششی اندازه‌گیری‌شده: ۱۷٫۲ نیوتن بر میلی‌متر مربع
- حداقل ازدیاد طول درج‌شده: ۲۰۰ درصد
- ازدیاد طول اندازه‌گیری‌شده: بیش از ۵۰۰ درصد
برای روکش نیز استحکام کششی اندازه‌گیری‌شده ۱۳٫۸ نیوتن بر میلی‌متر مربع و ازدیاد طول اندازه‌گیری‌شده ۲۵۰ درصد گزارش شده است. نتیجه هر دو بخش در گزارش OK است.
۶. آزمون Hot Set یا تغییر شکل حرارتی
آزمون Hot Set برای ارزیابی رفتار مواد عایقی در شرایط حرارتی و تحت بار تعیین‌شده انجام می‌شود. در گزارش این محصول، شرایط آزمون شامل ۱۵ دقیقه در دمای ۲۰۰ درجه سانتیگراد تحت بار و سپس ۵ دقیقه در دمای محیط پس از برداشتن بار است.
درصد ازدیاد طول عایق تحت بار ۷۰ درصد و پس از برداشتن بار ۵ درصد گزارش شده است. این مقادیر در محدوده‌های درج‌شده در گزارش قرار دارند و نتیجه آزمون OK ثبت شده است.
۷. آزمون جمع‌شدگی حرارتی
آزمون جمع‌شدگی برای بررسی تغییر طول نمونه پس از قرارگیری در شرایط حرارتی مشخص استفاده می‌شود. بر اساس گزارش، طول اولیه علامت‌گذاری‌شده نمونه ۲۰۰ میلی‌متر بوده و پس از یک ساعت قرارگیری در آون با دمای ۱۳۰ درجه سانتیگراد، طول آن به ۱۹۶ میلی‌متر رسیده است.
درصد جمع‌شدگی اندازه‌گیری‌شده ۲ درصد گزارش شده و حداکثر مقدار درج‌شده در گزارش ۴ درصد است. نتیجه آزمون OK اعلام شده است.
۸. آزمون شوک حرارتی روکش
این آزمون برای بررسی رفتار روکش در برابر شرایط حرارتی تعریف‌شده انجام می‌شود. مطابق گزارش، دمای آزمون ۱۵۰ درجه سانتیگراد با تلرانس ۳ درجه، قطر میله ۱۹ میلی‌متر، تعداد دور ۴ و مدت آزمون یک ساعت بوده است. نتیجه ثبت‌شده برای آزمون شوک حرارتی روکش OK است.
هنگام خرید کابل سولار ۶ میلی‌متر مربع به چه نکاتی توجه کنیم؟
برای انتخاب آگاهانه کابل، تنها مقایسه قیمت هر متر کافی نیست. بررسی موارد زیر به تصمیم‌گیری فنی بهتر کمک می‌کند:
- سطح مقطع واقعی: مشخصات هادی و انطباق آن با سطح مقطع موردنیاز پروژه بررسی شود.
- مقاومت الکتریکی هادی: مقدار مقاومت باید با معیار مربوط به ساختار کابل و استاندارد قابل اعمال مقایسه شود.
- کیفیت عایق و روکش: ضخامت‌ها و نتایج آزمون‌های مکانیکی و حرارتی در ارزیابی محصول مؤثرند.
- ولتاژ نامی و نوع کاربرد: ولتاژ آزمون آزمایشگاهی را نباید با ولتاژ نامی مجاز کابل یکسان دانست.
- شرایط محیطی: برای نصب در فضای باز، مقاومت در برابر تابش خورشید، رطوبت و تغییرات دما باید از مستندات معتبر سازنده تأیید شود.
- استاندارد محصول: استاندارد درج‌شده باید با کاربرد واقعی و الزامات طراحی سیستم مطابقت داشته باشد.
- قیمت و متراژ فروش: قیمت روز، طول حلقه یا قرقره و شرایط تأمین را از فروشنده استعلام کنید.
پرسش‌های متداول (FAQ)
کابل سولار نمره ۶ یعنی چه؟
کابل سولار نمره ۶ به کابلی با سطح مقطع اسمی ۶ میلی‌متر مربع اشاره دارد. انتخاب آن به جریان، طول مسیر، افت ولتاژ مجاز و شرایط نصب بستگی دارد.
مقاومت هادی کابل ۱×۶ در گزارش آزمون چقدر است؟
مقدار اندازه‌گیری‌شده در دمای ۲۰ درجه سانتیگراد، ۳٫۲۱ اهم بر کیلومتر ثبت شده است؛ حداکثر مقدار استاندارد درج‌شده در همان گزارش ۳٫۳۹ اهم بر کیلومتر است.
آیا کابل مورد بررسی برای ولتاژ ۱۵۰۰ ولت DC مناسب است؟
گزارش موجود آزمون ۳۵۰۰ ولت AC به مدت پنج دقیقه را ثبت کرده است، اما این نتیجه به‌تنهایی ولتاژ نامی مجاز DC را مشخص نمی‌کند. ولتاژ نامی مجاز ۱۵۰۰ ولت DC می باشد.
آیا این کابل در برابر اشعه UV مقاوم است؟
بله مقاوم در برابر اشعه UV است.
نتیجه آزمون‌های کابل ۱×۶ چه بوده است؟
هر هشت آزمون ثبت‌شده، شامل مقاومت هادی، ضخامت عایق، ضخامت روکش، ولتاژ بالا، خواص مکانیکی، Hot Set، جمع‌شدگی و شوک حرارتی، دارای نتیجه OK هستند.
قیمت کابل سولار نمره ۶ چگونه تعیین می‌شود؟
قیمت به مشخصات دقیق محصول، سازنده، جنس هادی و عایق، استاندارد، متراژ خرید و شرایط بازار وابسته است. برای اعلام قیمت قابل اتکا باید مشخصات محصول و واحد فروش آن مشخص باشد.
حداقل میزان خرید کابل سولار نمره 6 چقدر است؟
حداقل میزان سفارش به صورت حلقه 100 متری و به صورت قرقره 600 متر می باشد.
جمع‌بندی
کابل ۱×۶ شرکت AZAR SIM SAMAN ARAS در گزارش ارائه‌شده، هشت آزمون الکتریکی، مکانیکی و حرارتی را با نتیجه OK پشت سر گذاشته است. مقاومت هادی ۳٫۲۱ اهم بر کیلومتر در دمای ۲۰ درجه سانتیگراد، ضخامت میانگین عایق ۰٫۷۴ میلی‌متر و آزمون ولتاژ ۳۵۰۰ ولت AC به مدت پنج دقیقه، از مهم‌ترین داده‌های ثبت‌شده در این گزارش هستند.
این اطلاعات می‌توانند مبنایی برای بررسی کیفیت نمونه آزمایش‌شده باشند. با این حال، برای تأیید نهایی مناسب بودن کابل برای نصب خورشیدی، لازم است مشخصات تکمیلی محصول، ولتاژ نامی، جنس هادی، نوع عایق و روکش و الزامات استاندارد مرتبط با کاربرد فتوولتائیک نیز بررسی شوند.
برای انتخاب کابل متناسب با پروژه، مشخصات فنی را با شرایط نصب و طراحی الکتریکی سیستم تطبیق دهید و پیش از سفارش، قیمت روز و اطلاعات تکمیلی محصول را از واحد فروش استعلام کنید.
