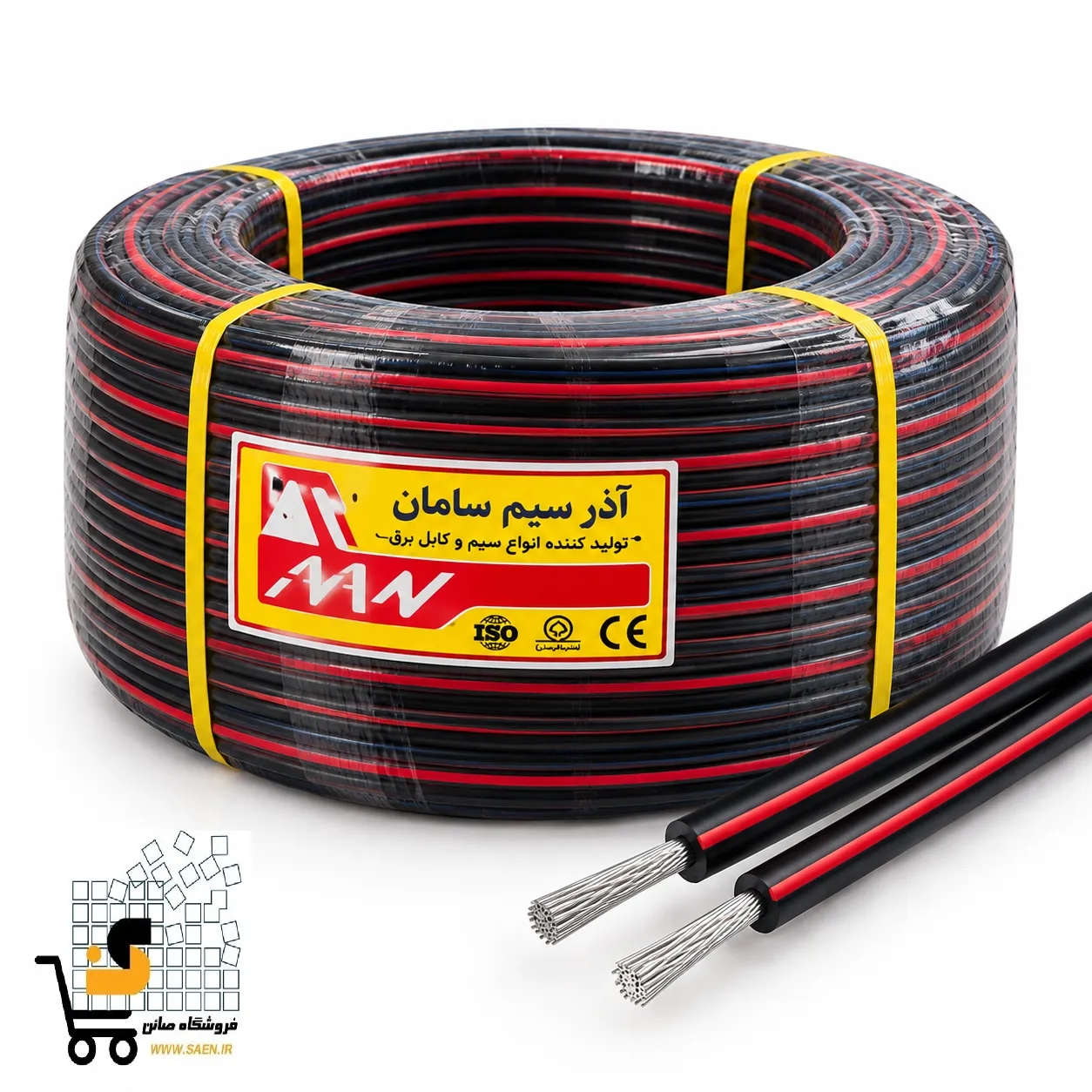

کابل خورشیدی نمره 4 آذرسیم سامان
کابل سولار نمره 4 آذرسیم سامان، یک کابل DC تک‌رشته با سطح مقطع 1×4 میلی‌متر مربع است. این کابل برای انتقال جریان مستقیم تولیدشده در پنل‌های خورشیدی به شارژ کنترلر یا اینورتر عرضه می‌شود. در بازار ایران، عبارت «نمره 4» به سطح مقطع هادی اشاره دارد. این سایز یکی از پرمصرف‌ترین انتخاب‌ها برای سیم‌کشی سمت DC در سیستم‌های خورشیدی خانگی و پروژه‌های متوسط است. محصول به‌صورت قرقره 600 متری عرضه می‌شود و قیمت‌گذاری آن بر مبنای هر متر است. بنابراین هم برای یک سیستم کوچک پشت‌بامی و هم برای پروژه‌هایی که متراژ بالا می‌خواهند، قابل تأمین است.
آذرسیم سامان؛ تولیدکننده سیم و کابل با سابقه ثبت از سال 1374
آذرسیم سامان فعالیت خود را در سال 1370 با هدف تولید سیم برای صنعت ساختمان، لوستر، لوازم خانگی برقی و خودرو آغاز کرد. این مجموعه در سال 1374 به ثبت رسید و در مدت کوتاهی پروانه کاربرد استاندارد ملی ایران را گرفت. بعدها خط تولید کابل افشان هم به سبد محصولات آن اضافه شد. کابل سولار نمره 4 در ادامه‌ی همین سابقه‌ی تولید سیم و کابل فشار ضعیف عرضه می‌شود.
چرا سیستم خورشیدی کابل مخصوص DC می‌خواهد؟
جریان خروجی پنل خورشیدی، مستقیم و با قطبیت ثابت است. در جریان DC، قوس الکتریکی ناشی از اتصال سست یا آسیب عایق دیرتر خاموش می‌شود. کابل‌های سمت DC هم معمولاً ساعت‌های طولانی زیر نور خورشید، گرما و رطوبت کار می‌کنند. به همین دلیل مهندسان برای مسیر پنل تا کنترلر یا اینورتر، سایز و نوع کابل را جداگانه انتخاب می‌کنند. کابل نمره 4 در این مسیر نقطه‌ی تعادل رایجی بین ظرفیت عبور جریان، قیمت و سهولت نصب است.
قابلیت‌ها و مشخصات کابل سولار 4 میل
- سطح مقطع 1×4 میلی‌متر مربع، مناسب سیم‌کشی رشته‌های پنل
- هادی مسی با مقاومت الکتریکی کنترل‌شده
- عرضه به‌صورت قرقره 600 متری و فروش بر مبنای هر متر
- گزارش آزمون آزمایشگاهی مطابق استانداردهای IEC 60502-1 و ISIRI 3569-1
- ثبت جداگانه‌ی ضخامت عایق و روکش در گزارش آزمون
نتایج آزمون‌های گزارش کابل فتوولتائیک
نتایج آزمون‌های این کابل به شرح زیر است:
- مقاومت هادی در 20 درجه سانتی‌گراد: 4.92 اهم بر کیلومتر، کمتر از حد مجاز 5.09
- ضخامت عایق: میانگین 0.7 و حداقل 0.60 میلی‌متر
- ضخامت روکش: میانگین 1.25 و حداقل 1.03 میلی‌متر
- ولتاژ بالا: 3500 ولت AC به مدت 5 دقیقه در دمای 20 درجه، قبول
- آزمون‌های مکانیکی (کشش و ازدیاد طول): برای عایق و روکش، قبول
- آزمون Hot Set در 200 درجه: بدون تغییر غیرمجاز، قبول
نحوه نصب و عملکرد در مدار DC کابل خورشیدی نمره 4
در سیستم‌های خورشیدی رسم بر این است که قطب مثبت DC با کابل قرمز و قطب منفی با کابل مشکی اجرا شود. کابل‌های DC خارج‌شده از آرایه‌ی پنل‌ها باید داخل لوله‌ی کاندویت مقاوم در برابر UV عبور کنند و سر کابل‌ها به اتصال‌دهنده‌ی استاندارد مجهز باشد. نوک هادی‌ها را هم بهتر است قلع‌اندود کنید تا رشته‌ها نشکنند و آشفته نشوند.
افت ولتاژ مسیر یکی از مهم‌ترین معیارهای انتخاب سایز است. مثال محاسباتی با مقاومت اندازه‌گیری‌شده در 20 درجه: فرض کنید پنل‌ها 50 متر با اینورتر فاصله دارند، یعنی مسیر رفت و برگشت 100 متر. با 4.92 اهم بر کیلومتر، مقاومت مسیر حدود 0.49 اهم می‌شود. در جریان 10 آمپر، افت ولتاژ حدود 4.9 ولت است. روی یک رشته‌ی 300 ولتی، این حدود 1.6 درصد است. در دمای کارکرد واقعی، مقاومت مس بالاتر می‌رود و افت هم بیشتر خواهد شد. این عدد فقط یک مثال است و محاسبه‌ی نهایی باید با جریان واقعی پروژه انجام شود.
کاربردهای تخصصی کابل سولار 4 میلی‌متر
طبق اطلاعات منتشرشده، این کابل در موارد زیر به کار می‌رود:
- اتصال پنل خورشیدی به شارژ کنترلر
- اتصال رشته‌های پنل به اینورتر در سیستم‌های DC
- سیستم‌های برق خورشیدی خانگی و پشت‌بامی
- پروژه‌های صنعتی خورشیدی که فروشنده آن‌ها را شرایط محیطی سخت توصیف کرده است
برای سیستم‌های آفگرید و آنگرید کوچک تا متوسط، سایز 4 معمولاً نقطه‌ی شروع طراحی است. اگر جریان رشته بالاتر باشد یا فاصله‌ی اینورتر زیاد باشد، نمره 6 یا بالاتر را هم در محاسبه بررسی کنید.
مزایا و نکات انتخاب کابل سولار
- سایز پرکاربرد: سطح مقطع 4 میلی‌متر مربع با اغلب کانکتورها و تجهیزات سیم‌کشی خورشیدی سازگار است. قطر خارجی دقیق کابل در منابع نبود، پس محدوده‌ی قطر کابل کانکتور را قبل از خرید بررسی کنید.
- اطلاعات آزمون مستند: مقاومت هادی کمتر از حد مجاز و ضخامت عایق و روکش در گزارش آمده است.
- عرضه‌ی متری: با قرقره‌ی 600 متری، سفارش پروژه‌های بزرگ هم راحت‌تر است.
- تولید داخل: تأمین و پیگیری خدمات پس از فروش ساده‌تر است.
جمع‌بندی کابل خورشیدی
کابل سولار نمره 4 آذرسیم سامان، یک کابل DC مسی 1×4 میلی‌متر مربع برای اتصال پنل، کنترلر و اینورتر است. گزارش آزمون آن مقاومت هادی، ضخامت عایق و روکش و تحمل ولتاژ بالا را نشان می‌دهد. اگر پروژه‌ی شما به استانداردهای ویژه‌ی فتوولتائیک یا ولتاژ و دمای مشخص نیاز دارد، پیش از خرید دیتاشیت و تأییدیه‌ها را از سازنده بخواهید.
جدول مشخصات فنی کابل پنل خورشیدی
| مشخصه | مقدار |
|---|---|
| برند / سازنده | آذرسیم سامان |
| مدل | کابل سولار نمره 4 (DC) |
| نوع | کابل خورشیدی DC تک‌رشته |
| سطح مقطع | 1×4 mm² |
| هادی | مس (با مقاومت الکتریکی کنترل‌شده) و قلع‌اندود بودن |
| مقاومت هادی در 20°C | 4.92 Ω/km (حد مجاز 5.09) |
| ضخامت عایق | میانگین 0.7 mm، حداقل 0.60 mm |
| ضخامت روکش | میانگین 1.25 mm، حداقل 1.03 mm |
| تست ولتاژ بالا | 3500 V AC، 5 دقیقه، 20°C، قبول |
| آزمون Hot Set | 200°C، قبول |
| استانداردهای آزمون | IEC 60502-1 و ISIRI 3569-1 |
| مقاومت در شرایط سخت | مقاوم در برابر اشعه UV |
| ولتاژ نامی | dc1500 ولت |
| جنس روکش | xlpe کراس لینک شده |
| محدوده‌ی دمای کار | -40 تا +90 درجه |
| جنس عایق | مس قلع اندود رشته ای |
| حداقل میانگین ضخامت عایق | ۰٫۷ میلی‌متر |
| رنگ | مشکی با خط قرمز و خط آبی |
| نوع عرضه | قرقره 600 متری، حلقه 100 متری |
| کشور سازنده | ایران |
سوالات متداول (FAQ)
«نمره 4» در کابل سولار یعنی چه؟
یعنی سطح مقطع هادی 4 میلی‌متر مربع. در این محصول ساختار 1×4 است، یعنی یک هادی تک‌رشته با این سطح مقطع.
این کابل برای اتصال پنل به اینورتر و شارژ کنترلر مناسب است؟
بله، این کابل برای انتقال جریان مستقیم بین پنل‌های خورشیدی، شارژ کنترلر و اینورتر طراحی شده است. انتخاب نهایی باید بر اساس جریان رشته و طول مسیر باشد.
ولتاژ نامی این کابل چقدر است؟
ولتاژ نامی dc1500 است.
افت ولتاژ این کابل در مسیرهای طولانی چقدر است؟
مقاومت اندازه‌گیری‌شده‌ی هادی 4.92 Ω/km در 20°C است. برای مثال، در رفت و برگشت 100 متری و جریان 10 آمپر، افت ولتاژ حدود 4.9 ولت می‌شود. در دمای کارکرد بالاتر، این مقدار بیشتر خواهد بود.
قرقره‌ی محصول چند متر است و به‌صورت متری هم فروخته می‌شود؟
قرقره‌ی استاندارد 600 متری است و قیمت‌گذاری بر مبنای هر متر انجام می‌شود. امکان خرید متراژ به صورت حلقه 100 متری می باشد.
با کانکتور MC4 سازگار است؟
سطح مقطع 4 میلی‌متر مربع با کانکتورهای رایج این سایز هم‌خوانی دارد.
