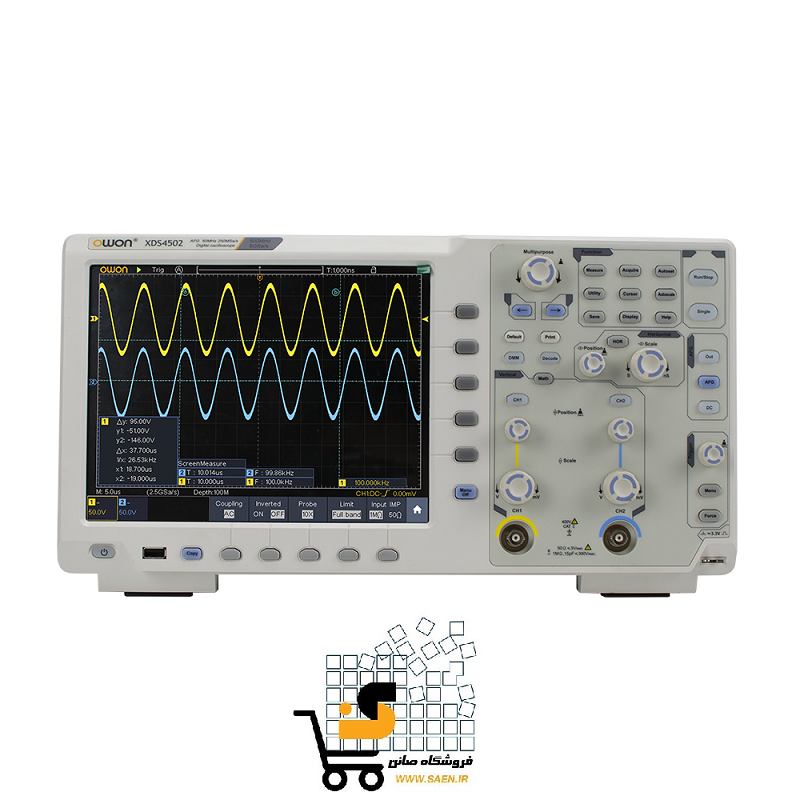

اسیلوسکوپ 500MHz با سرعت 5GS/s مدل OWON XDS-4502

توضیحات

اسیلوسکوپ 500 مگ با سرعت 5 گیگا سمپل بر ثانیه مدل OWON XDS-4502

اسیلوسکوپ رنج بالا XDS4502 یک انتخاب عالی برای کاربران حرفه‌ای است که به دنبال دقت، سرعت، و امکانات تحلیل پیشرفته هستند. از آزمایشگاه‌های تحقیقاتی گرفته تا خطوط تولید صنعتی، این دستگاه می‌تواند نقش کلیدی در بررسی و حل مشکلات سیگنال‌ها ایفا کند.اگر به دنبال خرید یک اسیلوسکوپ قدرتمند با قابلیت‌های به‌روز هستید، XDS4502 را در لیست اولویت‌های خود قرار دهید.

اسیلوسکوپ دیجیتال دو کاناله XDS-4502 یکی از محصولات حرفه‌ای و قدرتمند برند OWON است که برای تحلیل و بررسی سیگنال‌های الکتریکی با دقت و سرعت بالا طراحی شده است. این دستگاه با پهنای باند 500MHz و نرخ نمونه‌برداری 5GS/s (گیگ سمپل در ثانیه)، حافظه استاندارد ۴۰۰ مگابایت، نرخ تازه‌سازی ۶۰۰٬۰۰۰ موج در ثانیه، مناسب برای ثبت رویدادهای استثنایی و با احتمال پایین، دارای قابلیت محاسبات پیشرفته و مولد شکل موج دلخواه تک‌کاناله با فرکانس ۵۰ مگاهرتز به صورت استاندارد را دارد. و گزینه‌ای عالی برای مهندسین برق، تکنسین‌های تعمیرات، و مراکز تحقیق و توسعه محسوب می‌شود.

اسیلوسکوپ ذو کاناله رنج بالا اوون XDS4502 را می توان به صورت آپشنال تا ۷ عملکرد اندازه‌گیری در یک دستگاه تبدیل نمود:

1. اسیلوسکوپ
2. مولد شکل موج (آپشنال)
3. مولتی‌متر (آپشنال)
4. تحلیلگر طیف FFT (آپشنال)
5. شمارنده فرکانس (آپشنال)
6. تحلیلگر پروتکل (آپشنال)
7. تحلیل منحنی دامنه-فرکانس (آپشنال)

اسیلوسکوپ دیجیتال XDS4502 چیست؟

در اصل اسیلوسکوپ شکل موج را ثبت می‌کند، مولد شکل موج آن را تولید می‌کند تا مهندسان بتوانند مدار را بهتر تحلیل کنند و قابلیت شبیه‌سازی شکل موج، برای تولید سریع شکل موج‌های ثبت شده، دارای انواع تریگرها و رمزگشایی گذرگاه‌ها و دارای صفحه‌ نمایش لمسی (آپشنال) ۱۰.۴ اینچی است.

لوازم جانبی همراه XDS5402

• 2 عدد پروب اسیلوسکوپ
• کابل USB
• کابل برق
• CD راهنما
• کابل BNC
• ماژول توسعه جریان (آپشنال)
• مولتی‌متر (آپشنال)

ویژگی‌ها و مزایای کلیدی XDS4502

1. کیفیت بالای نمایش سیگنال

نمایشگر رنگی بزرگ 8 اینچی با کیفیت بالا، امکان بررسی دقیق شکل موج‌ها را فراهم می‌کند. نرخ بروزرسانی بالا به شناسایی ناپایداری‌های لحظه‌ای کمک می‌کند.

2. حافظه عمیق

با حافظه 400 میلیون نقطه، امکان ثبت و تحلیل طولانی‌تر و دقیق‌تر سیگنال‌ها نسبت به مدل‌های معمولی فراهم شده است.

3. پشتیبانی از چند پورت ارتباطی

اتصال آسان به کامپیوتر و سایر تجهیزات از طریق پورت USB، شبکه LAN و حتی VGA برای اتصال به مانیتور خارجی.

4. امکان ذخیره و تحلیل آفلاین

قابلیت ذخیره مستقیم روی USB یا انتقال اطلاعات به کامپیوتر از طریق نرم‌افزار مخصوص، تحلیل آفلاین داده‌ها را بسیار ساده کرده است.

کاربرد اسیلوسکوپ رنج بالا XDS4502:

• طراحی و تست مدارات آنالوگ و دیجیتال

• توسعه و تست سیستم‌های مخابراتی و RF

• توسعه محصولات الکترونیکی

• کنترل کیفیت در خطوط تولید

• آموزش و پژوهش در دانشگاه‌ها و آزمایشگاه‌ها

نکات مهم در خریداسیلوسکوپ XDS4502

• گارانتی و خدمات پس از فروش:

           اطمینان حاصل کنید دستگاه دارای گارانتی معتبر و خدمات فنی مناسب باشد.

• تطابق با نیاز پروژه:

           اگر کار شما نیاز به دقت و پهنای باند بالا دارد، XDS4502 گزینه‌ای حرفه‌ای و مطمئن است.

• قیمت اسیلوسکوپ XDS4502:

           خرید از نمایندگی‌ رسمی انحصاری اوون در ایران یعنی فروشگاه صائن الکترونیک، تضمین‌کننده قیمت، اصالت و عملکرد دستگاه خواهد بود.

مشخصات فنی دقیق OWON XDS4502

• پهنای باند (Bandwidth): 500 مگاهرتز
• تعداد کانال‌ها: 2 کانال
• نرخ نمونه‌برداری (Sample Rate): تا 5 گیگ سمپل بر ثانیه (5GS/s) در حالت تک‌کاناله
• عمق حافظه (Memory Depth): 400 میلیون نقطه (400Mpts)
• نرخ به‌روزرسانی شکل موج: 600,000 شکل موج در ثانیه
• رزولوشن عمودی (Vertical Resolution): 8 بیت
• حساسیت عمودی: 1mV/div تا 10V/div برای ورودی 1MΩ؛ 1mV/div تا 1V/div برای ورودی 50Ω
• نمایشگر: صفحه‌نمایش لمسی 10.4 اینچی با رزولوشن 800×600
• مقیاس افقی (Horizontal Scale): از 500ps/div تا 1000s/div با گام‌های 1-2-5
• امپدانس ورودی: 1MΩ ±2% با خازن موازی 15pF ±5%؛ 50Ω ±2%
• نوع اتصال ورودی: DC، AC، Ground
• انواع تریگر (Trigger Types): لبه‌ای، ویدیو، پالس، شیب، Runt، پنجره‌ای، تایم‌اوت، لبه N‌ام، منطقی، I2C، SPI، RS232، CAN
• رمزگشایی پروتکل‌ها (اختیاری): RS232، I2C، SPI، CAN
• اندازه‌گیری‌های خودکار: دوره، فرکانس، میانگین، پیک به پیک، RMS، حداکثر، حداقل، بالا، پایین، دامنه، Overshoot، Preshoot، زمان صعود، زمان نزول، عرض پالس مثبت/منفی، چرخه وظیفه مثبت/منفی، تأخیر A→B، RMS چرخه، RMS نشانگر، وظیفه صفحه، FRR، FRF، FFR، FFF، LRR، LRF، LFR، LFF، فاز A→B، شمارش پالس مثبت/منفی، شمارش لبه صعودی/نزولی، مساحت و مساحت چرخه
• توابع ریاضی شکل موج: جمع، تفریق، ضرب، تقسیم، FFT، FFTrms، انتگرال، مشتق، جذر، توابع تعریف‌شده توسط کاربر، فیلترهای دیجیتال (پایین‌گذر، بالاگذر، میان‌گذر، حذف باند)
• ذخیره‌سازی شکل موج: تا 100 شکل موج

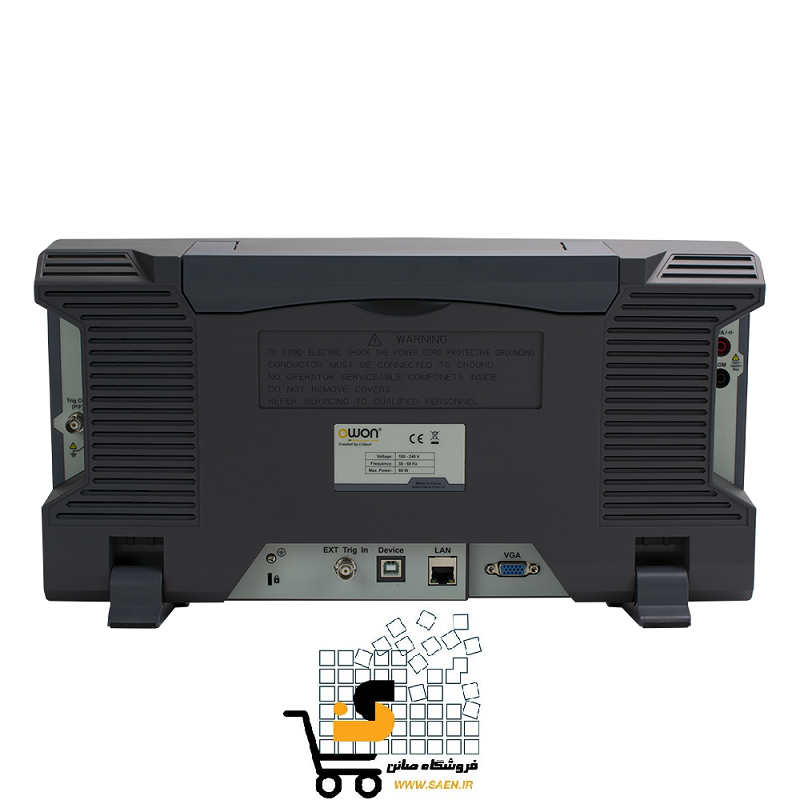

• رابط‌های ارتباطی: USB Host، USB Device، خروجی تریگر (Pass/Fail)، پورت LAN، پورت VGA، ورودی تریگر خارجی
• سازگاری با چاپگر: PictBridge
• ابعاد: 422×226×135 میلی‌متر
• وزن: حدود 5 کیلوگرم (بدون لوازم جانبی)
