راهنمای خرید اسیلوسکوپ

راهنمای خرید اسیلوسکوپ دیجیتال و آنالوگ – انتخاب هوشمندانه برای مهندسان و دانشجویان

اگر در حوزه الکترونیک فعالیت می‌کنید، اسیلوسکوپ یکی از ابزارهای ضروری برای تحلیل و بررسی سیگنال‌ها است. در این راهنما، به بررسی انواع اسیلوسکوپ، کاربردها، نکات مهم در خرید و معرفی برندهای معتبر می‌پردازیم.

اسیلوسکوپ چیست؟

اسیلوسکوپ (Oscilloscope) دستگاهی است که شکل موج سیگنال‌های الکتریکی را به صورت نمودار ولتاژ بر حسب زمان نمایش می‌دهد. این ابزار برای مشاهده و تحلیل پارامترهایی مانند دامنه، فرکانس، نویز و اعوجاج سیگنال‌ها استفاده می‌شود.

کاربرد اسیلوسکوپ:

1. تحلیل سیگنال‌های الکتریکی

اسیلوسکوپ‌ برای مشاهده و اندازه‌گیری ویژگی‌های مختلف سیگنال‌های الکتریکی مانند دامنه، فرکانس، دوره تناوب، عرض پالس و فاصله زمانی بین رویدادها استفاده می‌شوند. این اطلاعات برای طراحی، تست و عیب‌یابی مدارهای الکترونیکی لازم هستند.

2. عیب‌یابی و تعمیر تجهیزات الکترونیکی

مهندسان و تکنسین‌ها از اسیلوسکوپ برای شناسایی و رفع ایرادات در مدارهای الکترونیکی استفاده می‌کنند. با مشاهده شکل موج‌ها، می‌توان ناهنجاری‌ها یا رفتارهای غیرعادی در سیگنال‌ها را تشخیص داد و منبع مشکل را شناسایی کرد.

3. آموزش و پژوهش در حوزه الکترونیک

در محیط‌های آموزشی و تحقیقاتی و دانشگاهها، اسیلوسکوپ‌ها ابزارهای مهمی برای آموزش مفاهیم الکترونیکی و انجام آزمایش‌های عملی هستند. دانشجویان و پژوهشگران از این دستگاه برای درک بهتر رفتار سیگنال‌ها و عملکرد مدارها استفاده می‌کنند.

4. کاربرد در صنایع خودروسازی

در صنعت خودروسازی، اسیلوسکوپ‌ها برای بررسی و تحلیل سیگنال‌های سیستم‌های الکترونیکی خودرو مانند سیستم‌های احتراق، سنسورها و واحدهای کنترل الکترونیکی (ECU) استفاده می‌شوند. این ابزارها به تشخیص مشکلات و بهبود عملکرد سیستم‌های خودرو کمک می‌کنند.

5. کاربرد در پزشکی

در حوزه پزشکی، اسیلوسکوپ‌ها برای مانیتورینگ سیگنال‌های زیستی مانند سیگنال‌های قلبی (الکتروکاردیوگرام) و مغزی (الکتروانسفالوگرام) استفاده می‌شوند. این دستگاه‌ها به پزشکان در تشخیص و پیگیری وضعیت بیماران کمک می‌کنند.

6. تحلیل و مانیتورینگ در مخابرات

در صنعت مخابرات، اسیلوسکوپ‌ها برای بررسی و تحلیل سیگنال‌های مخابراتی، شناسایی نویز و اختلالات، و بهینه‌سازی عملکرد سیستم‌های ارتباطی استفاده می‌شوند. این ابزارها به مهندسان در تضمین کیفیت و پایداری ارتباطات کمک می‌کنند.

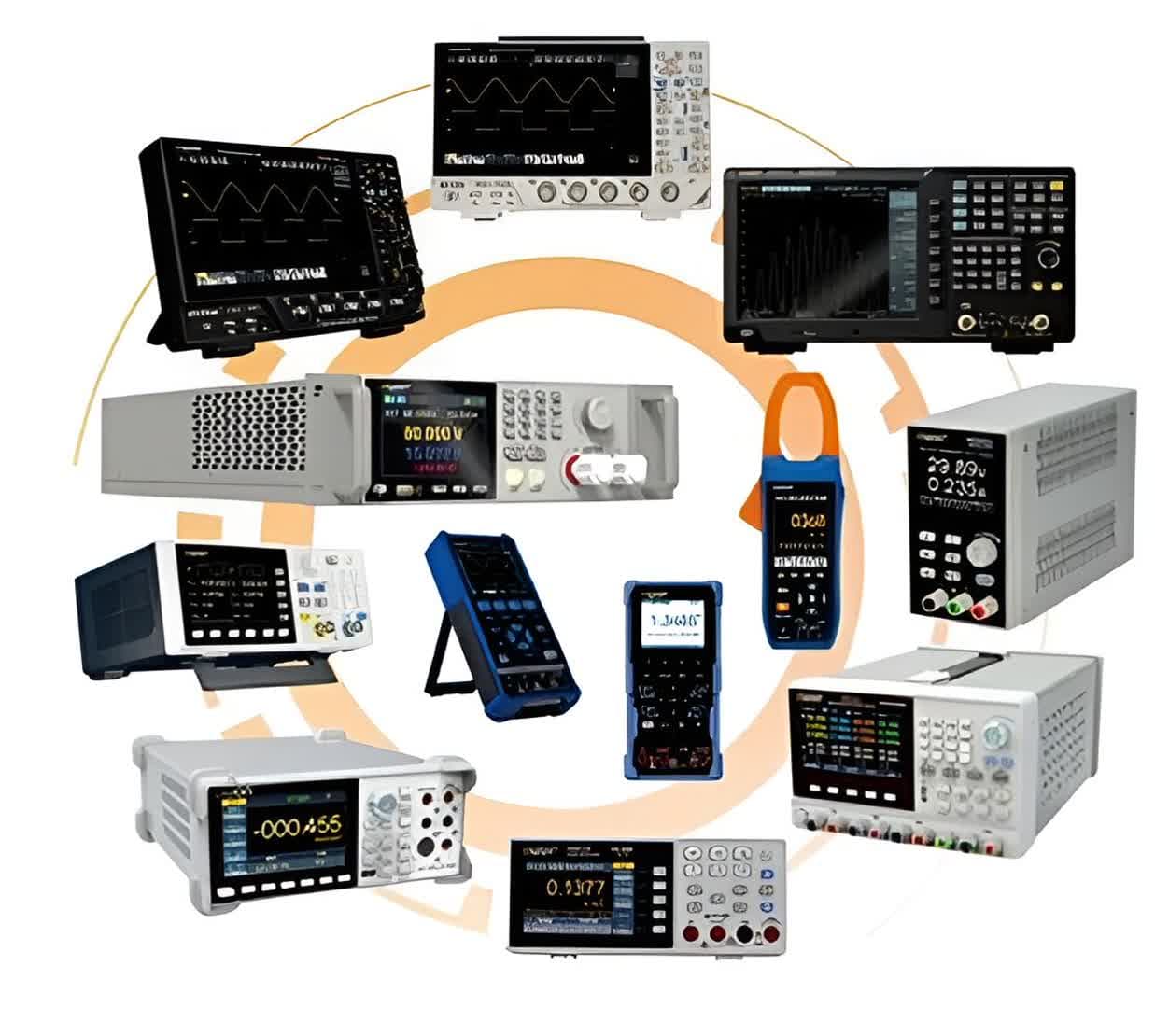

انواع اسیلوسکوپ‌ها:

1. اسیلوسکوپ آنالوگ

از لامپ اشعه کاتدی (CRT) برای نمایش سیگنال‌ها استفاده می‌کنند. مناسب برای مشاهده سریع شکل موج‌ها.

2. اسیلوسکوپ دیجیتال

نمونه‌برداری دیجیتال، امکانات ذخیره‌سازی و تحلیل دقیق.

3. کارت اسیلوسکوپ

کارت اسکوپ بسیار سبک برای حمل و تنها کافی است به یک مانیتور اتصال پیدا کند همانند یک اتصال به کامپیوتر و مناسب برای آموزش و تست‌های ساده.

4. اسیلوسکوپ پرتابل

اسیلوسکوپ دستی سبک و قابل حمل، مناسب تعمیرکاران سیار و محیط‌های صنعتی و در محلهایی که برق وجود ندارد.

5. اسیلوسکوپ قلمی

تک کانال و مانند یک خودکار در جیب جای میگیرد و وقتی به مانیتور وصل گردد همانند یک اسیلوسکوپ کامل کارایی دارد.

6. اسیلوسکوپ کلمپی

گاهی نیاز است بدون آسیب زدن به مدار را چک کرد که اسیلوسکوپ کلمپی این امکان را برای شما مهیا می سازد.

فاکتورهای مهم در انتخاب اسیلوسکوپ

1. پهنای باند (Bandwidth)

پهنای باند مشخص می‌کند که اسیلوسکوپ تا چه حد می‌تواند سیگنال‌های فرکانس بالا را به‌درستی نمایش دهد. به‌طور کلی، پهنای باند باید حداقل ۵ برابر فرکانس سیگنال اصلی شما باشد.

2. نرخ نمونه‌برداری (Sample Rate)

سرعت نمونه‌برداری نشان می‌دهد دستگاه در هر ثانیه چند بار از سیگنال نمونه‌برداری می‌کند. نرخ بالاتر موجب نمایش دقیق‌تر شکل موج می‌شود. برای سیگنال‌های دقیق، نرخ نمونه‌برداری باید حداقل ۱۰ برابر پهنای باند باشد.

3. تعداد کانال‌ها

اگر نیاز دارید هم‌ زمان چند سیگنال را بررسی کنید، بهتر است اسیلوسکوپی با حداقل ۲ یا ۴ کانال انتخاب کنید.

4. حافظه (Memory Depth)

حافظه بیشتر به معنی توانایی ذخیره داده‌های بیشتر و نمایش جزئیات دقیق‌تر است. این ویژگی در بررسی سیگنال‌های طولانی و پیچیده بسیار کاربردی است.

5. رابط کاربری و امکانات نرم‌افزاری

یک رابط کاربری ساده و قابل فهم و همچنین نرم‌افزار قوی جهت تحلیل سیگنال‌ها از عوامل مهم در استفاده مؤثر از دستگاه است.

6. قابلیت اتصال به کامپیوتر

برخی از مدل‌ها دارای پورت USB یا LAN هستند که امکان انتقال داده به رایانه را فراهم می‌کنند. این ویژگی برای مستندسازی و آنالیز بیشتر بسیار مفید است.

6. تریگر (Trigger)

یکی از ویژگی‌های مهم در اسیلوسکوپ‌ها، تریگر است که به شما امکان می‌دهد سیگنال‌های مورد نظر خود را در زمان مناسب ثبت و نمایش دهید. تریگر کمک می‌کند تا سیگنال‌ها به صورت ثابت و پایدار روی صفحه نمایشگر نشان داده شوند، که این امر به خصوص در تحلیل سیگنال‌های تکراری و پیچیده اهمیت دارد.

7. سایز و نوع صفحه نمایش

اندازه صفحه نمایش این قابلیت را به کاربر می دهد که تعداد سیکلهای بیشتری را در صفحه مورد ارزیابی و بررسی قرار دهد. یک صفحه نمایش مرغوب و با کیفیت هم باعث می شود که کاربر در شرایط نوری مختلف و زوایای دید بسته به خوبی بتواند جزئیات صفحه نمایش را مشاهده کند. و همچنین صفحه نمایش در برخی از اسکوپ ها به صورت لمسی برای راحتی کاربر می باشد.

8. دیکد کردن سریال باس

یکی از ویژگی‌های پیشرفته در اسیلوسکوپ‌ها، قابلیت دیکد کردن سریال باس است. این قابلیت به شما اجازه می‌دهد تا داده‌های سریالی را به طور دقیق تحلیل کنید و ارتباطات بین چیپ‌ها یا دستگاه‌های مختلف را بهتر درک کنید.

نکات کلیدی پیش از خرید اسیلوسکوپ

• پهنای باند: حداقل ۵ برابر بیش‌تر از فرکانس سیگنال
• نرخ نمونه‌برداری: نمایش دقیق‌تر
• تعداد کانال‌ها: ۲ یا ۴ کانال
• حافظه داخلی: برای آنالیز داده‌های طولانی
• نرم‌افزار تحلیلی و صفحه‌نمایش: رابط کاربری آسان
• قابلیت اتصال: USB یا LAN

بهترین برندهای اسیلوسکوپ

Owon :

قیمت مناسب و برای کارهای بسیار دقیق و کارهای تحقیقاتی و پژوهشی و همچنین مدل های اقتصادی در عین دقت بالا برای کارهای آموزشی و تعمیراتی الکترونیک با گارانتی دو ساله در اسیلوسکوپ های رومیزی و خدمات پس از فروش عالی

GW Instek :

قیمت بالا و برای کارهای بسیار دقیق و کارهای تحقیقاتی و پژوهشی دارای گارانتی یکساله و خدمات پس از فروش خوب

Rigol :

قیمت مناسب و برای کارهای آموزشی و تعمیراتی در نظر داشته باشین برای انتخاب این برند می بایست حداقل پهنای باند 30 تا 40 درصد بالاتر از مورد نیازتون بگیرید و گارانتی یکساله و خدمات پس از فروش معمولی

Hantek :

قیمت پایین و صرفا برای کارهای آموزشی می توان استفاده کرد دارای یکسال گارانتی و خدمات پس از فروش ضعیف

Victor :

قیمت پایین و صرفا برای کارهای آموزشی می توان استفاده کرد دارای شش ماه گارانتی و خدمات پس از فروش ضعیف

راهنمای انتخاب بر اساس نیاز

• دانشجویان: مناسبترین اسیلوسکوپ برای دانشجویان Owon و Hantek و Rigol و Victor با پهنای باند 4۰ تا ۱۰۰ مگاهرتز
• تعمیرکاران: بهترین اسیلوسکوپ برای تعمیرات مدل‌های پرتابل اوون و اگر کارهای با دقت پائین دارین هانتک و ویکتور و ریگول توجه داشته باشید برای انتخاب این سه برند می بایست حداقل چهنای باند 30 تا 40 درصد بالاتر از مورد نیازتون بگیرید.
• صنعتی و تحقیقاتی: مدل‌های حرفه‌ای با امکانات کامل Owon و Gw Inestek

بودجه و کاربرد خود را از طریق راهنمای خرید اسیلوسکوپ مشخص نمائید

اگر دانشجو یا علاقه‌مند به الکترونیک هستید، ممکن است مدل‌های اقتصادی با پهنای باند 4۰ تا ۱۰۰ مگاهرتز  از نظر قیمتی مناسب شما باشد. اما برای کاربردهای صنعتی، مدل‌هایی با پهنای باند بالا و قابلیت‌های پیشرفته‌تر توصیه می‌شود.

پرسش‌های پرتکرار

کدام اسیلوسکوپ برای دانشجویان مناسب است؟
Owon SDS210 یا Rigol DS1054Z یا Hantek DSO5102P

پهنای باند چه اهمیتی دارد؟
برای مشاهده دقیق‌تر سیگنال‌های سریع

آیا اسیلوسکوپ USB خوب است؟
بله به خصوص برای کسانی که حمل دستگاه رومیزی و پرتابل سخت باشد.

جمع‌بندی راهنمای خرید اسیلوسکوپ

با در نظر گرفتن کاربرد، بودجه و مشخصات فنی، می‌توانید بهترین اسیلوسکوپ را برای نیاز خود انتخاب کنید. برندهای معتبر و مدل‌های به‌روز تضمین‌کننده دقت و کیفیت بالاتر خواهند بود.
