مولتی فانکشن چهارکاره FDS1102

توضیحات

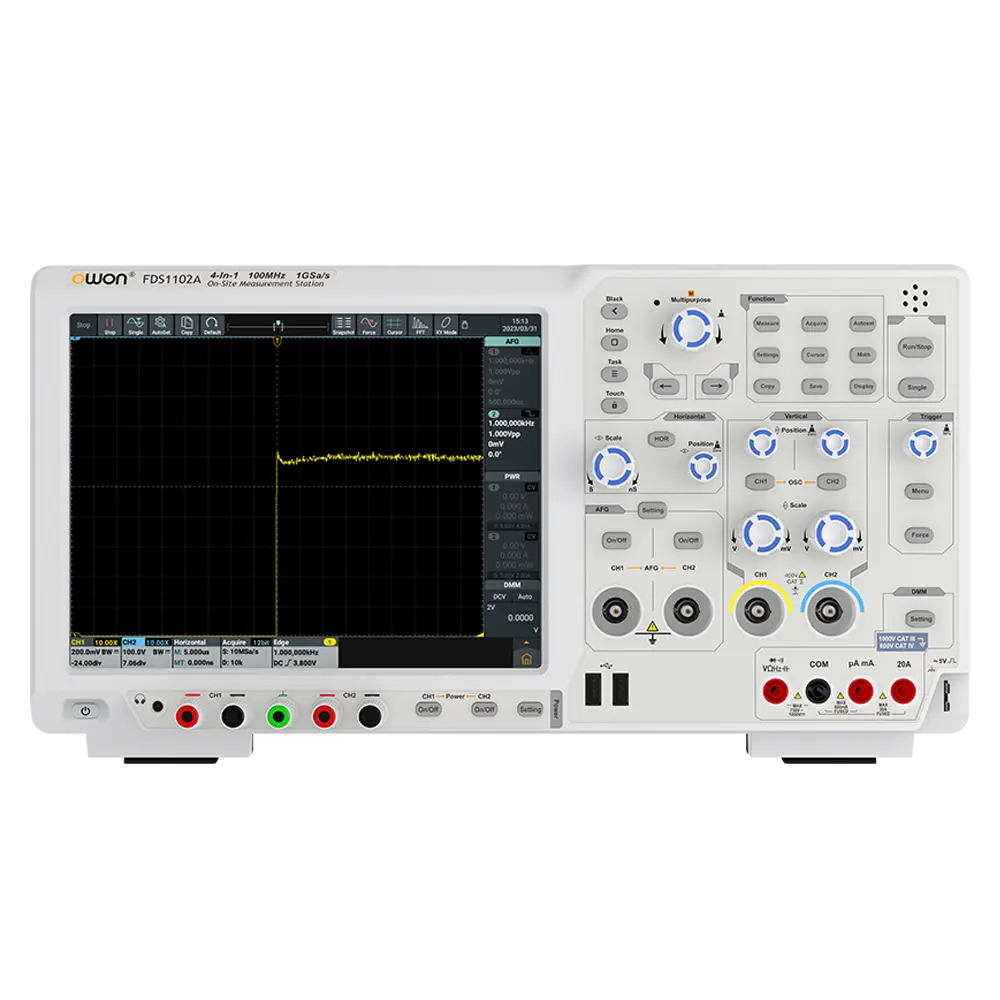

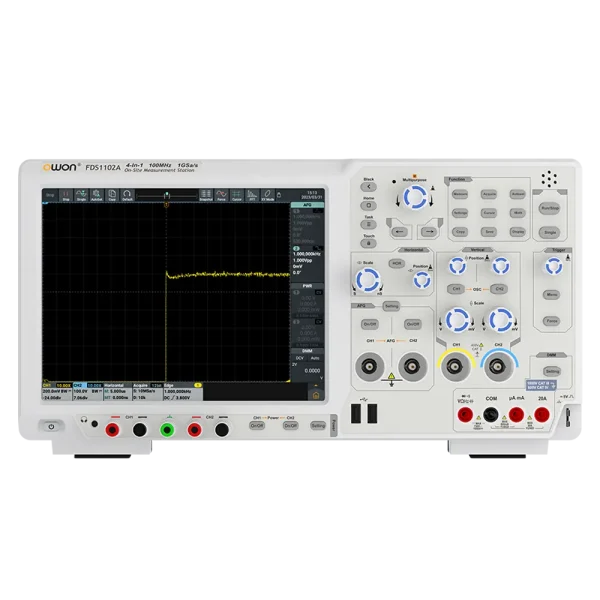

مولتی فانکشن چهارکاره FDS1102

مولتی فانکشن چهارکاره FDS1102 یک ابزار اندازه‌گیری چندکاره است که چهار تجهیز اصلی شامل اسیلوسکوپ دیجیتال، فانکشن ژنراتور، منبع تغذیه DC و مولتی‌متر دیجیتال را در قالب یک دستگاه یکپارچه ارائه می‌دهد. این ترکیب هوشمندانه نه‌تنها باعث صرفه‌جویی در فضا و هزینه می‌شود، بلکه سرعت عمل، دقت و بهره‌وری شما را نیز به طرز چشمگیری افزایش می‌دهد.

دستگاه چهار کاره FDS-1102 از کمپانی به نام OWON مجموعه ای از 4 عملکرد در یک دستگاه که شامل: 1) اسیلوسکوپ دو کانال 100MHZ با سرعت 1 گیگا سمپل بر ثانیه. 2) فانکشن ژنراتور آربیتریری دو کانال 50MHZ است. 3) پاور ساپلای دو کانال 15وات. 4) مولتیمتر 20000شمارنده 4½ رقم می باشد.

اقلام همراه مولتی فانکشن چهارکاره FDS1102

• دو عدد پراب اسیلوسکوپ (1X / 10X)
• دو عدد پراب مولتی‌متر
• کابل فانکشن ژنراتور (BNC)
• کابل USB
• آداپتور برق و کابل اتصال
• دفترچه راهنما و CD نرم‌افزار

مشخصات کامل اسیلوسکوپ FDS-1102

اسیلوسکوپ FDS 1102 دارای دو کانال مجزا با پهنای باند واقعی 100MHz و نرخ نمونه‌برداری 1GS/s در حالت تک‌کاناله است. برخی ویژگی‌های مهم آن شامل:

• وضوح عمودی: 8 بیت، حساسیت 1mV/div تا 10V/div
• عمق حافظه: تا 10 میلیون نقطه ذخیره‌سازی
• نرخ به‌روزرسانی شکل موج: 65,000 waveform/s
• انواع تریگرها: Edge، Pulse، Logic، I2C، SPI، UART، CAN، LIN
• اندازه‌گیری خودکار بیش از 38 پارامتر شامل RMS، Vpp، Frequency، Delay و…
• نمایشگر رنگی با توانایی FFT، زوم، مقایسه کانال‌ها و فیلترهای دیجیتال

عملکرد فانکشن ژنراتور FDS 1102

بخش فانکشن ژنراتور در FDS1102 یک مولد سیگنال دقیق با پهنای باند تا 50MHz است و قابلیت تولید موج‌های متنوع و حتی موج‌های دلخواه (Arbitrary) را دارد:

• موج‌های استاندارد: سینوسی، مربعی، مثلثی، پالس، نویز
• 28 موج دلخواه آماده: step، sinx/x، exponential و غیره
• دامنه خروجی: از 2mVpp تا 10Vpp در حالت High-Z و تا 5Vpp در بار 50Ω
• رزولوشن دامنه: 1mVpp با دقت ±1% + 1mV
• فرکانس قابل تنظیم از 1μHz تا 50MHz برای موج سینوسی
• مدولاسیون‌های داخلی: AM، FM، PM، FSK، Sweep (خطی و لگاریتمی)

منبع تغذیه FDS1102

FDS1102 دارای منبع تغذیه تک‌کاناله با خروجی قابل تنظیم است که برای تست و تغذیه مدارات بسیار کارآمد و ایمن طراحی شده:

• ولتاژ خروجی: قابل تنظیم از 0.1 تا 30 ولت (در برخی نسخه‌ها تا 15V)
• جریان خروجی: 0.1 تا 3 آمپر
• رزولوشن تنظیم: 10mV برای ولتاژ و 10mA برای جریان
• دقت تنظیم ولتاژ: ±0.8% + 10mV
• دقت جریان: ±1% + 8mA
• نویز و ریپل: کمتر از 10mVp-p، و کمتر از 2mVrms
• حفاظت در برابر OVP و OCP (قابل تنظیم)
• پاسخ سریع گذرا: بازیابی در کمتر از 1 میلی‌ثانیه

عملکرد مولتی‌متر دیجیتال FDS.1102

مولتی‌متر دستگاه عملکردی حرفه‌ای دارد و تقریباً تمام پارامترهای الکتریکی را با دقت مناسب اندازه‌گیری می‌کند:

• ولتاژ DC: تا 1000V با دقت ±0.3%
• ولتاژ AC: تا 750V با دقت ±0.8%
• جریان DC و AC: تا 20A (با محدودیت زمانی)
• مقاومت: تا 100 مگااهم با رزولوشن 0.01Ω
• ظرفیت خازن: از نانوفاراد تا 20 میلی‌فاراد
• تست دیود، بوق اتصال کوتاه، Data Hold و اندازه‌گیری نسبی

ورودی برق دستگاه FDS1102

FDS1102 با برق شهری بین 100 تا 240 ولت AC و فرکانس 50/60 هرتز تغذیه می‌شود. مصرف برق آن در حالت حداکثری حدود 120 وات است و از یک سیستم خنک‌کننده با فن داخلی بهره می‌برد. فیوز داخلی 2 آمپر کلاس T برای حفاظت تعبیه شده است.

کاربردهای دستگاه چهارکاره FDS-1102

این دستگاه به دلیل طراحی چندمنظوره و دقت بالا در کاربردهای مختلف مورد استفاده قرار می‌گیرد:

• • در آموزش: برای تدریس عملی مدارهای الکترونیکی، منطق دیجیتال، تحلیل سیگنال و منابع تغذیه
  • در تعمیرات: برای تست سریع بردها، تحلیل خروجی مدارات و بررسی نویز
  • در صنایع: برای کنترل کیفیت، تست نهایی محصولات و تحلیل خطاها در سیستم‌های پیچیده
  • در تحقیق و توسعه: برای طراحی، آزمایش و شبیه‌سازی سیستم‌های جدید

مشخصات فنی FDS 1102

• • نمایشگر: LCD رنگی 10.4 اینچ با وضوح 1024×768 پیکسل، صفحه لمسی خازنی چندلمسی
  • ابعاد دستگاه: 421 × 221 × 115 میلی‌متر (طول × ارتفاع × عرض)
  • وزن خالص: حدود 4.25 کیلوگرم (بدون لوازم جانبی)
  • مصرف برق در حالت بی‌بار: کمتر از 30 وات
  • مصرف برق در حالت بار کامل: کمتر از 120 وات
  • سیستم خنک‌کننده: فن داخلی با تهویه هوای اجباری
  • فیوز محافظ: 2 آمپر، کلاس T، 250 ولت
  • حداکثر ارتفاع عملکرد: 3000 متر
  • دمای کاری: 0 تا 40 درجه سانتی‌گراد
  • دمای نگهداری: منفی 20 تا مثبت 60 درجه سانتی‌گراد
  • رطوبت نسبی مجاز: حداکثر 90٪
